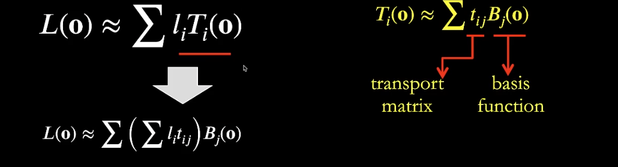

Loading... # Lec 5~6：实时环境贴图 Real-time Environment Mapping ## 0. 环境光照 [我的笔记3的5.1节](https://www.irimsky.top/archives/250/)  ## 1. 求解环境光照着色（分割近似求和法、IBL） 环境光照着色同样需要渲染方程，求解渲染方程需要蒙特卡洛积分，需要大量采样，更不用说求解环境光照是一整个圆球的范围。这样会让整个流程很慢，所以带有采样的着色器一般不适用于实时渲染。 我们观察一下镜面反射和漫反射的情况： - 左图的镜面反射，入射的光大部分集中在一小段范围内，所以进行蒙特卡洛积分时**积分域很小** - 右图的漫反射，几乎所有方向都是入射方向，但是漫反射的BRDF几乎是均等的，**函数光滑**  由此我们联想到了上篇所讲的一种约等式（**分割近似求和法**）：（注意$\Omega_G$的变动）  所以我们可以将渲染方程约等于：  ### 1.1 预滤波环境贴图 观察图中的橙色方框内容，**对于环境光照**，它是可以被**预计算**得出的。它其实就是要计算某一区域（BRDF的积分域）内的光照总和的平均。所以很容易想到**预滤波环境光**。 但是对于不同粗糙度的表面，积分域大小不一样，粗糙的表面积分域理应更大（反射范围更大）。像MipMap一样，我们将其按照**不同的粗糙度**进行滤波，根据BRDF的积分域大小来选取某一粗糙程度层级的滤波结果。（在两个层级间可以三线性插值）  接着只要在对应的环境光照贴图上取反射方向的**那一点**即可，因为是已经经过滤波的结果，所以就相当于原图的平均值  ### 1.2 BRDF部分 接着我们要想办法消除后半部分的积分：  回忆一下微表面理论 （[参考GAMES101笔记8的1.4节](https://www.irimsky.top/archives/289/)）：  如果仍然要进行预计算的话，需要考虑到所有的因素的组合（菲涅尔项，粗糙度等等..）维度将会很高，存储开销很大。所以需要想出其他办法。 我们有近似描述菲涅尔项的方法： **Schlick近似**（$R_0$ 是基础的反射率，$\theta$ 是入射角度）  描述**法线分布函数（NDF，$D(h)$）**的一个方法：**Beckmann分布**。 其中的$\alpha$可以用于定义roughness，$\alpha$的值越高，分布函数的整体就越低，意味着表面更粗糙，漫反射成分越大，反射出来的光就越少。 $\theta_{h}$是半程向量与法向量的夹角，这个可以转化成入射角度，所以和上述的 $\theta$ 视作是同一个变量  综上所述，维度便通过近似，减少到了3个维度： $\alpha$（roughness）、$\theta$（入射角度，可以和半程角度、出射角度互相转化）、$R_0$（基础反射率） 但是我们还可以简化： 将Schlick近似公式代入的菲涅尔项，得到：  这下就可以将$R_0$提取到积分外部了，而 $\frac{f_r}{F}$ 中已经不剩菲涅尔项，只剩下G、D项，所以整个公式只剩下$\alpha、\theta$ 两个变量 由此我们就可以使用预计算了： 以 roughness、$\cos\theta_i$ （范围0~1，方便）为坐标轴，存储一张预计算二维表格，自然而然就想到了使用纹理来存储。两个部分分别存在两个通道即可：  这样，就完全避免了采样，可以很快地获得一个很真实的结果：  但是工业界一般不用积分，而是用离散求和来替代：  其中$l_k$是入射光线，$v$是交点， $p(l_k, v)$是概率密度函数，指$v$点接受的光线会从$l_k$方向来的概率，参考 [蒙特卡洛积分](https://www.irimsky.top/archives/277/) 所以这个方法叫 “分割近似**求和**”，而不是“分割积分” 以上的方法称为 **Image-Based Light (IBL)**。讲的比较简单模糊，更详细的推导以及讲解可以参考： [【基于物理的渲染（PBR）白皮书】（一） 开篇：PBR核心知识体系总结与概览](https://zhuanlan.zhihu.com/p/53086060) [深入理解 PBR/基于图像照明 (IBL)](https://zhuanlan.zhihu.com/p/66518450) [DX12渲染管线(1) - 基于物理的渲染(PBR)](https://zhuanlan.zhihu.com/p/61962884) [LearnOpenGL：IBL](https://learnopengl-cn.github.io/07%20PBR/03%20IBL/01%20Diffuse%20irradiance/) ## 2. 环境光照阴影 实时渲染中的环境光阴影是一个很难解决的问题：光源很多、范围很大。业界一般只会处理一个典型的光源：太阳。 ### 2.1 Precomputed Radiance Transfer (PRT) #### 2.1.1 球谐函数 Sphere Harmonics 球谐函数是一系列定义在**球面上**的**二维**的**基函数**$B_i(\omega)$，表示一个方向（球面上 $\theta、\phi$ 就能表示所有方向 $\omega$） 类比傅里叶变换，可以将任意**二维函数**表示成球谐函数基函数的组合，而且可以实现不同的频率 对于函数$f(\omega)$， 求出球谐函数基函数的系数的过程，如下图所示，积分的解法一般是采样。这一过程叫做 **投影**，（类比坐标轴投影）  下图是球谐函数的可视化，$l$ 越大变化频率越大。 同一个$l$阶下的基函数都是正交的，一般选取的前 $l$ 阶全都用来表示原函数。  最早引入球谐函数是用于着色的：  可以看出，仅仅**前3阶基函数就可以很好的描述一个漫反射**的着色了（这也是当时引入的论文得出的结论），因为漫反射的BRDF就是一个低频函数，$\int BRDF×L_i$ 也会是一个低频函数（卷积的性质） #### 2.1.2 求解阴影 对于一个着色点求解环境光照的渲染方程（因为要计算阴影，所以要考虑visibility），我们要用到这些数据：  假设环境贴图分辨率是6×64×64，那么每一个着色点都要进行6×64×64的采样计算，这样的开销是非常大的。  我们可以将渲染方程视作两个部分：光线部分与光线传输部分。 现在我们假设**场景不会变动**，那么**光线传输部分不会发生变化**。所以变动的只有光线部分。对于不会变动的部分，我们很容易想到**预计算**。而对于光线部分，因为它的范围是一个球面（半球），所以我们可以用**球谐函数**将其拆分成基函数表示。 - 先用**漫反射项**解释怎么预计算： 漫反射的BRDF是个常数，将其提出积分外。将$L(i)$拆分成$\sum{l_iB_i(i)}$ 代入渲染，$l_i$是基函数系数，一个常数，提出积分。积分中剩余的项就是可以预计算的部分，只含有入射方向一个变量（相当于再做一次球谐函数的投影）。  然后将预计算项设为$T_i$ ，那么就可以发现，渲染方程变成了一个点乘的形式（球谐函数的系数 dot 预计算项）。  利用球谐函数的性质，我们允许光源进行简单的旋转。旋转之后的系数变更可以很快求出。光源的切换也是可以的，只要换一套预计算的$l_i$即可 - 接下来讲解 **glossy项（光滑项）**： 因为光滑项是无法变成常数然后提取出积分的，所以预计算的项还需要考虑出射方向$o$：  注意到以出射方向为变量的函数其实就是个球面函数，那么将 $T_i(o)$ 再次用球谐函数分解：  !!!!看原论文：[https://jankautz.com/publications/prtSIG02.pdf](https://jankautz.com/publications/prtSIG02.pdf) $\sum l_i t_{ij}$部分是肯定可以预计算了。 原论文中提到，这个算法为了保持化简效果，要么**固定光源**，要么**固定视角**。如果固定光源的话，视角可以变动，不过每次都要重新计算基函数$B_j(o)$，然后进行一次点乘；而固定视角，可以直接把基函数$B_j(o)$也预计算出，每次只需要一次点乘。 这样，光线传输的部分的预计算量就变成了一个矩阵。同样这也提升了存储的开销。  实际应用中通常只用3阶的基函数描述。对于真正的完全镜面反射（频率很高）球谐函数的表现并不太好，所以不会采用PRT方法。 > 把辐射率的传输（包括阴影和相互反射的关系）预生成球谐函数SH的系数，存储在几张纹理中（SH lightmap）。然后，存储静态 light probe 的 SH，或动态地把光源生成 SH，点积后就可以得到含有环境光照、阴影和相互反射的全局光照效果。不过系数有限，光照结果是低频的。Halo 3 有使用 [3]。 #### 2.1.3 考虑多次弹射 顺着上节的结果分析，我们将渲染方程分成了光线部分和光线传输部分。如果要考虑多次弹射，其实只是**将光线传输部分重复多次**，修改预计算的规则即可，变复杂的只有预计算，并没有让实际渲染变慢。 而且预计算阶段不用考虑性能的问题，可以用各种方法，比如光线追踪等，最后将计算得到的系数存储下来即可。   当然PRT方法有很多**局限性**，比如说描述高频效果并不好（为了还原高频信息需要很高阶的基函数），以及场景不能动的限制，巨大的存储开销等等。 > 摘自本篇作业总结 > > 物体在不同光照下的表现不同，PRT(Precomputed Radiance Transfer) 是一 个计算物体在不同光照下表现的方法。光线在一个环境中，会经历反射，折射， 散射，甚至还会物体的内部进行散射。为了模拟具有真实感的渲染结果，传统的 Path Tracing 方法需要考虑来自各个方向的光线、所有可能的传播形式并且收敛，速度极慢。PRT 通过一种预计算方法，该方法在离线渲染的 Path Tracing 工具链 中预计算 lighting 以及 light transport 并将它们用球谐函数拟合后储存系数，这样就将时间开销转移到了离线中。最后通过使用这些预计算好的数据，我们可以轻松达到实时渲染严苛的时间要求，同时渲染结果可以呈现出全局光照的效果。 最后修改：2022 年 03 月 24 日 11 : 15 PM © 允许规范转载
